"中出人妻中文字幕无码" 扩散芯片

以单晶硅片为载体，通过掺磷或硼的扩散方式，生产各种规格STD,FR,HER,SF,TVS等各类产品， 日本中文字幕在线。

扩散，从微观的角度，是分子或原子由浓度高的区域向浓度低的区域移动的现象， 欧美日韩精品一区二区三区不卡。

本公司通过高温扩散方式 欧美日韩国产精品一区二区三区，控制半导体中特定区域内杂质的类型，浓度，深度和PN结，从而得到客户需要的不同特性的产品，包括各种规格STD,FR,HER,SF,TVS等各类产品，。

文件名称: 文件下载
OJ 扩散片参数配置表
STD 普通整流管芯片参数配置表
FR 快速恢复整流管芯片参数配置表
HER 高效整流管芯片参数配置表
SF 超快速整流管芯片参数配置表
UF 极快速整流管芯片参数配置表

STD 普通整流管芯片

Standard Rectifier Chip

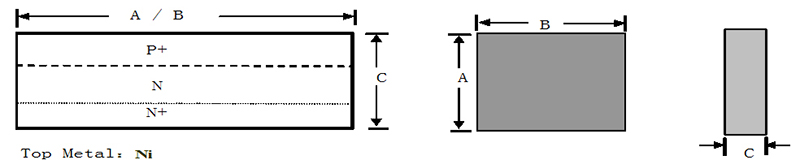

序号	型号	尺寸			电性参数
序号	型号	A(mil)	B(mil)	C(um)	VF(V) ≥98%	IF(A)	VR(V)	IR(uA) @25℃	TRR(ns)@ RG-1≥98%
1	39*39	39+1/-3	39+1/-3	260±20	<0.96	1A	>1000	1	>800
2	40*40	40+1/-3	40+1/-3	260±20	<0.96	1A	>1000	1	>800
3	42*42	42+1/-3	42+1/-3	260±20	<0.96	1A	>1000	1	>1000
4	44*44	44+1/-3	44+1/-3	260±20	<0.96	1A	>1000	1	>1000
5	46*46	46+1/-3	46+1/-3	260±20	<0.96	1A	>1000	1	>1000
6	47*47	47+1/-3	47+1/-3	260±20	<0.96	1A	>1000	1	>1000
7	52*52	52+1/-3	52+1/-3	260±20	<0.96	2A	>1000	2	>1000
8	55*55	55+1/-3	55+1/-3	260±20	<0.96	2A	>1000	2	>1000
9	58*58	58+1/-3	58+1/-3	260±20	<0.96	2A	>1000	2	>1000
10	80*80	80+1/-3	80+1/-3	260±20	<0.96	3A	>1000	3	>1000
11	90*90	90+1/-3	90+1/-3	260±20	<0.96	3A	>1000	3	>1000
12	110*110	110+1/-3	110+1/-3	260±20	<0.96	3A	>1000	3	>1000
13	132*132	132+1/-3	132+1/-3	260±20	<0.96	8A	>1000	10	>1000
14	164*164	164+1/-3	164+1/-3	260±20	<0.96	10A	>1000	10	>1000
15	180*180	180+1/-3	180+1/-3	260±20	<0.96	15A	>1000	10	>1000

FR 快速恢复整流管芯片

Fast Recovery Rectifier Chip

序号	型号	尺寸			电性参数
序号	型号	A(mil)	B(mil)	C(um)	VF(V) ≥98%	IF(A)	VR(V)	IR(uA) @25℃	TRR(ns)@ RG-1≥98%
1	FR105	40+1/-3	40+1/-3	230±20	<1.15	1A	>600	1	<140
		42+1/-3	42+1/-3	230±20	<1.15	1A	>600	1	<140
		44+1/-3	44+1/-3	230±20	<1.15	1A	>600	1	<140
2	FR205	52+1/-3	52+1/-3	230±20	<1.15	2A	>600	2	<140
		55+1/-3	55+1/-3	230±20	<1.15	2A	>600	2	<140
		58+1/-3	58+1/-3	230±20	<1.15	2A	>600	2	<140
3	FR305	80+1/-3	80+1/-3	230±20	<1.15	3A	>600	3	<140
3	FR305	90+1/-3	90+1/-3	230±20	<1.15	3A	>600	3	<140
4	FR106	40+1/-3	40+1/-3	230±20	<1.2	1A	>800	1	<140
		42+1/-3	42+1/-3	230±20	<1.2	1A	>800	1	<140
		44+1/-3	44+1/-3	230±20	<1.2	1A	>800	1	<140
5	FR206	52+1/-3	52+1/-3	230±20	<1.2	2A	>800	2	<140
		55+1/-3	55+1/-3	230±20	<1.2	2A	>800	2	<140
		58+1/-3	58+1/-3	230±20	<1.2	2A	>800	2	<140
6	FR306	80+1/-3	80+1/-3	230±20	<1.2	3A	>800	3	<140
6	FR306	90+1/-3	90+1/-3	230±20	<1.2	3A	>800	3	<140
7	FR107	40+1/-3	40+1/-3	240±20	<1.28	1A	>1200	1	<300
		42+1/-3	42+1/-3	240±20	<1.28	1A	>1200	1	<300
		44+1/-3	44+1/-3	240±20	<1.28	1A	>1200	1	<300
8	FR207	52+1/-3	52+1/-3	240±20	<1.28	2A	>1200	2	<300
		55+1/-3	55+1/-3	240±20	<1.28	2A	>1200	2	<300
		58+1/-3	58+1/-3	240±20	<1.28	2A	>1200	2	<300
9	FR307	80+1/-3	80+1/-3	240±20	<1.28	3A	>1200	3	<300
9	FR307	90+1/-3	90+1/-3	240±20	<1.28	3A	>1200	3	<300

HER 高效整流管芯片 (欧美日韩国产精品一区二区三区)

High Efficieny Rectifier Chip

序号	型号	尺寸			电性参数
序号	型号	A(mil)	B(mil)	C(um)	VF(V) ≥98%	IF(A)	VR(V)	IR(uA) @25℃	TRR(ns)@ RG-1≥98%
1	HER103	40+1/-3	40+1/-3	200±20	<0.98	1A	>300	1	<50
		42+1/-3	42+1/-3	200±20	<0.98	1A	>300	1	<50
		44+1/-3	44+1/-3	200±20	<0.98	1A	>300	1	<50
2	HER203	52+1/-3	52+1/-3	200±20	<0.98	2A	>300	2	<50
		55+1/-3	55+1/-3	200±20	<0.98	2A	>300	2	<50
		58+1/-3	58+1/-3	200±20	<0.98	2A	>300	2	<50
3	HER303	80+1/-3	80+1/-3	200±20	<0.98	3A	>300	3	<50
3	HER303	90+1/-3	90+1/-3	200±20	<0.98	3A	>300	3	<50
4	HER104	40+1/-3	40+1/-3	200±20	<1.0	1A	>450	1	<50
		42+1/-3	42+1/-3	200±20	<1.0	1A	>450	1	<50
		44+1/-3	44+1/-3	200±20	<1.0	1A	>450	1	<50
5	HER204	52+1/-3	52+1/-3	200±20	<1.0	2A	>450	2	<50
		55+1/-3	55+1/-3	200±20	<1.0	2A	>450	2	<50
		58+1/-3	58+1/-3	200±20	<1.0	2A	>450	2	<50
6	HER304	80+1/-3	80+1/-3	200±20	<1.0	3A	>450	3	<50
6	HER304	90+1/-3	90+1/-3	200±20	<1.0	3A	>450	3	<50
7	HER105	40+1/-3	40+1/-3	210±20	<1.25	1A	>600	1	<50
		42+1/-3	42+1/-3	210±20	<1.25	1A	>600	1	<50
		44+1/-3	44+1/-3	210±20	<1.25	1A	>600	1	<50
8	HER205	52+1/-3	52+1/-3	210±20	<1.25	2A	>600	2	<50
		55+1/-3	55+1/-3	210±20	<1.25	2A	>600	2	<50
		58+1/-3	58+1/-3	210±20	<1.25	2A	>600	2	<50
9	HER305	80+1/-3	80+1/-3	210±20	<1.25	3A	>600	3	<50
9	HER305	90+1/-3	90+1/-3	210±20	<1.25	3A	>600	3	<50
10	HER107	40+1/-3	40+1/-3	230±20	<1.68	1A	>900	1	<70
		42+1/-3	42+1/-3	230±20	<1.68	1A	>900	1	<70
		44+1/-3	44+1/-3	230±20	<1.68	1A	>900	1	<70
11	HER207	52+1/-3	52+1/-3	230±20	<1.68	2A	>900	2	<70
		55+1/-3	55+1/-3	230±20	<1.68	2A	>900	2	<70
		58+1/-3	58+1/-3	230±20	<1.68	2A	>900	2	<70
12	HER307	80+1/-3	80+1/-3	230±20	<1.68	3A	>900	3	<70
12	HER307	90+1/-3	90+1/-3	230±20	<1.68	3A	>900	3	<70
13	HER108	40+1/-3	40+1/-3	230±20	<1.68	1A	>1100	1	<70
		42+1/-3	42+1/-3	230±20	<1.68	1A	>1100	1	<70
		44+1/-3	44+1/-3	230±20	<1.68	1A	>1100	1	<70
14	HER208	52+1/-3	52+1/-3	230±20	<1.68	2A	>1100	2	<70
		55+1/-3	55+1/-3	230±20	<1.68	2A	>1100	2	<70
		58+1/-3	58+1/-3	230±20	<1.68	2A	>1100	2	<70
15	HER308	80+1/-3	80+1/-3	230±20	<1.68	3A	>1100	3	<70
15	HER308	90+1/-3	90+1/-3	230±20	<1.68	3A	>1100	3	<70

国产国语老龄妇女A片 - SF 超快速整流管芯片

Super Fast Rectifier Chip

序号	型号	尺寸			电性参数
序号	型号	A(mil)	B(mil)	C(um)	VF(V) ≥98%	IF(A)	VR(V)	IR(uA) @25℃	TRR(ns)@ RG-1≥98%
1	SF13	40+1/-3	40+1/-3	200±20	<0.95	1A	>200	1	<35
		42+1/-3	42+1/-3	200±20	<0.95	1A	>200	1	<35
		44+1/-3	44+1/-3	200±20	<0.95	1A	>200	1	<35
2	SF23	52+1/-3	52+1/-3	200±20	<0.95	2A	>200	2	<35
		55+1/-3	55+1/-3	200±20	<0.95	2A	>200	2	<35
		58+1/-3	58+1/-3	200±20	<0.95	2A	>200	2	<35
3	SF33	80+1/-3	80+1/-3	200±20	<0.95	3A	>200	3	<35
3	SF33	90+1/-3	90+1/-3	200±20	<0.95	3A	>200	3	<35
4	SF14	40+1/-3	40+1/-3	200±20	<0.95	1A	>300	1	<35
		42+1/-3	42+1/-3	200±20	<0.95	1A	>300	1	<35
		44+1/-3	44+1/-3	200±20	<0.95	1A	>300	1	<35
5	SF24	52+1/-3	52+1/-3	200±20	<0.95	2A	>300	2	<35
		55+1/-3	55+1/-3	200±20	<0.95	2A	>300	2	<35
		58+1/-3	58+1/-3	200±20	<0.95	2A	>300	2	<35
6	SF34	80+1/-3	80+1/-3	200±20	<0.95	3A	>300	3	<35
6	SF34	90+1/-3	90+1/-3	200±20	<0.95	3A	>300	3	<35
7	SF16	40+1/-3	40+1/-3	200±20	<1.25	1A	>450	1	<35
		42+1/-3	42+1/-3	200±20	<1.25	1A	>450	1	<35
		44+1/-3	44+1/-3	200±20	<1.25	1A	>450	1	<35
8	SF26	52+1/-3	52+1/-3	200±20	<1.25	2A	>450	2	<35
		55+1/-3	55+1/-3	200±20	<1.25	2A	>450	2	<35
		58+1/-3	58+1/-3	200±20	<1.25	2A	>450	2	<35
9	SF36	80+1/-3	80+1/-3	200±20	<1.25	3A	>450	3	<35
9	SF36	90+1/-3	90+1/-3	200±20	<1.25	3A	>450	3	<35
10	SF18	40+1/-3	40+1/-3	210±20	<1.68	1A	>650	1	<35
		42+1/-3	42+1/-3	210±20	<1.68	1A	>650	1	<35
		44+1/-3	44+1/-3	210±20	<1.68	1A	>650	1	<35
11	SF28	52+1/-3	52+1/-3	210±20	<1.68	2A	>650	2	<35
		55+1/-3	55+1/-3	210±20	<1.68	2A	>650	2	<35
		58+1/-3	58+1/-3	210±20	<1.68	2A	>650	2	<35
12	SF38	80+1/-3	80+1/-3	210±20	<1.68	3A	>650	3	<35
12	SF38	90+1/-3	90+1/-3	210±20	<1.68	3A	>650	3	<35

"欧洲美一区二区三区亚洲" UF 极快速整流管芯片

Ultra Fast Rectifier Chip
序号
型号
尺寸
电性参数
A(mil)
B(mil)
C(um)
VF(V)
≥98%
IF(A)
VR(V)
IR(uA)
@25℃
TRR(ns)@
RG-1≥98%
1
UF4003
42+1/-3
42+1/-3
200±20
<0.98
1A
>200
1
<50
44+1/-3
44+1/-3
200±20
<0.98
1A
>200
1
<50
46+1/-3
46+1/-3
200±20
<0.98
1A
>200
1
<50
2
UF4004
42+1/-3
42+1/-3
200±20
<0.98
1A
>450
1
<50
44+1/-3
44+1/-3
200±20
<0.98
1A
>450
1
<50
46+1/-3
46+1/-3
200±20
<0.98
1A
>450
1
<50
3
UF4007
42+1/-3
42+1/-3
220±20
<1.68
1A
>1050
1
<70
44+1/-3
44+1/-3
220±20
<1.68
1A
>1050
1
<70
46+1/-3
46+1/-3
220±20
<1.68
1A
>1050
1
<70
