光阻GPP芯片

采用光阻法生产GPP芯片，采用SIPOS（掺氧半绝缘多晶硅）沉积等技术 日本中文字幕在线，对提高芯片本身可靠性和稳定性等品质能力有其明显，。

Gpp是Glassivation（玻璃化）passivation（钝化）parts（元件）or parts of an apparats（器件）词组的缩写 欧美日韩精品一区二区三区不卡，是玻璃钝化类器件的统称，它泛指引入或包含有结质膜保护工艺手段的所有有源器件，。

但是 欧美日韩国产精品一区二区三区，由于玻璃钝化工艺措施对结界面裸露于体外的多种平面类二极管应用效果更为显著，并且已成为成功的典型应用，从而使Gpp(Glassivation passivation parts)逐渐成为了“玻璃钝化二极管”的代名词了，。

因此玻璃钝化工艺由于具有较高的可靠性和稳定性,被广泛应用在高反压大功率二极管的台面钝化，目前形成玻璃钝化膜的方法主要有刀刮法，光阻法和电泳法等，本公司可根据客户需要，搭配客户封装形式选择相应的工艺生产， 国产欧美日韩亚洲一区二区三区。

光阻法是一种将玻璃钝化与光刻技术结合起来的钝化方式，通过SIPOS（掺氧半绝缘多晶硅）沉积，并选择性玻璃钝化，对PN结面进行有效保护，芯片可靠性和稳定性等品质能力大大提高。

可以满足客户在高温、高湿、强电场等恶劣条件下长时间工作需求。

产品包括各种规格STDGPP,FRGPP,HERGPP,SFGPP，TVSGPP等各类产品。

文件名称: 文件下载
光阻GPP芯片参数配置表
STD GPP普通整流管芯片参数配置表
FR GPP快速恢复整流管芯片参数配置表
HER GPP高效整流管芯片参数配置表
SF GPP超快速整流管芯片参数配置表

STD GPP普通整流管芯片

Standard Rectifier Chip

序号	型号	尺寸				电性参数

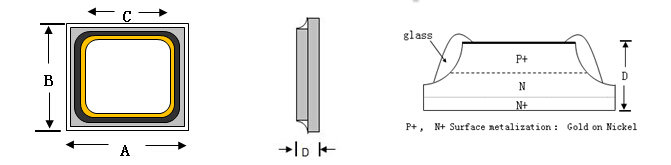

序号	型号	A(mil)	B(mil)	C(mil)	D(uM)	VF(V) ≥98%	IF(A)	VR(V)	IR(uA) @25℃	TRR(ns)@ RG-1≥98%
1	SGPP45M	45±2	45±2	26±3	260±20	<0.98	1A	>1100	1	>800
2	SGPP46M	46±2	46±2	26±3	260±20	<0.98	1A	>1100	1	>800
3	SGPP50M	50±2	50±2	30±3	260±20	<0.98	1A	>1100	1	>1000
4	SGPP60M	60±2	60±2	40±3	260±20	<1.0	2A	>1100	1	>1000
5	SGPP70M	70±2	70±2	49±3	260±20	<1.0	3A	>1100	2	>1000
6	SGPP84M	84±2	84±2	62±3	260±20	<1.0	4A	>1100	2	>1000
7	SGPP88M	88±2	88±2	66±3	260±20	<1.0	4A	>1100	2	>1000
8	SGPP95M	95±2	95±2	73±3	260±20	<1.0	5A	>1100	2	>1000
9	SGPP100M	100±2	100±2	78±3	260±20	<1.0	5A	>1100	5	>1000
10	SGPP110M	110±2	110±2	86±3	260±20	<1.0	7.5A	>1100	5	>1000
11	SGPP120M	120±2	120±2	96±3	260±20	<1.0	10A	>1100	5	>1000
12	SGPP130M	130±2	130±2	104±3	260±20	<1.0	12.5A	>1100	5	>1000
13	SGPP140M	140±2	140±2	114±3	260±20	<1.0	12.5A	>1100	5	>1000
14	SGPP160M	160±2	160±2	134±3	260±20	<1.0	17.5A	>1100	5	>1000
15	SGPP180M	180±2	180±2	154±3	260±20	<1.0	20A	>1100	5	>1000

FR GPP快速恢复整流管芯片

Fast Recovery Rectifier Chip

序号	型号	尺寸				电性参数
序号	型号	A(mil)	B(mil)	C(mil)	D(uM)	VF(V) ≥98%	IF(A)	VR(V)	IR(uA)@ 25℃	TRR(ns)@RG-1 ≥98%
1	FR104G	46±2	46±2	26±3	230±10	<1.2	1A	>600	2	<150
2	FR104G	50±2	50±2	30±3	230±10	<1.2	1A	>600	2	<150
3	FR204G	60±2	60±2	40±3	230±10	<1.2	2A	>600	2	<150
4	FR204G	70±2	70±2	49±3	230±10	<1.2	2A	>600	2	<150
5	FR304G	84±2	84±2	62±3	230±10	<1.2	3A	>600	2	<150
6	FR105G	46±2	46±2	26±3	230±10	<1.2	1A	>800	2	<150
7	FR105G	50±2	50±2	30±3	230±10	<1.2	1A	>800	2	<150
8	FR205G	60±2	60±2	40±3	230±10	<1.2	2A	>800	2	<150
9	FR205G	70±2	70±2	49±3	230±10	<1.2	2A	>800	2	<150
10	FR305G	84±2	84±2	62±3	230±10	<1.2	3A	>800	2	<150
11	FR107G	46±2	46±2	26±3	255±10	<1.3	1A	>1100	2	<400
12	FR107G	50±2	50±2	30±3	255±10	<1.3	1A	>1100	2	<400
13	FR207G	60±2	60±2	40±3	255±10	<1.3	2A	>1100	2	<400
14	FR207G	70±2	70±2	49±3	255±10	<1.3	2A	>1100	2	<400
15	FR307G	84±2	84±2	62±3	255±10	<1.3	3A	>1100	2	<400

"www国产亚洲精品久久网站" HER GPP高效整流管芯片

High Efficieny Rectifier Chip

序号	型号	尺寸				电性参数
序号	型号	A(mil)	B(mil)	C(mil)	D(uM)	VF(V) ≥98%	IF(A)	VR(V)	IR(uA)@ 25℃	TRR(ns)@RG-1 ≥98%
1	H103G	46±2	46±2	26±3	200±10	<1.0	1A	>260	2	<50
2	H103G	50±2	50±2	30±3	200±10	<1.0	1A	>260	2	<50
3	H203G	60±2	60±2	40±3	200±10	<1.0	2A	>260	2	<50
4	H203G	70±2	70±2	49±3	200±10	<1.0	2A	>260	2	<50
5	H303G	84±2	84±2	62±3	200±10	<1.0	3A	>260	2	<50
6	H105G	46±2	46±2	26±3	210±10	<1.25	1A	>450	2	<50
7	H105G	50±2	50±2	30±3	210±10	<1.25	1A	>450	2	<50
8	H205G	60±2	60±2	40±3	210±10	<1.25	2A	>450	2	<50
9	H205G	70±2	70±2	49±3	210±10	<1.25	2A	>450	2	<50
10	H305G	84±2	84±2	62±3	210±10	<1.25	3A	>450	2	<50
11	H108G	46±2	46±2	26±3	230±20	<1.68	1A	>1100	2	<75
12	H108G	50±2	50±2	30±3	230±20	<1.68	1A	>1100	2	<75
13	H208G	60±2	60±2	40±3	230±20	<1.68	2A	>1100	2	<75
14	H208G	70±2	70±2	49±3	230±20	<1.68	2A	>1100	2	<75
15	H308G	84±2	84±2	62±3	230±20	<1.68	3A	>1100	2	<75

SF GPP超快速整流管芯片

Super Fast Rectifier Chip

序号	型号	尺寸				电性参数
序号	型号	A(mil)	B(mil)	C(mil)	D(uM)	VF(V) ≥98%	IF(A)	VR(V)	IR(uA)@ 25℃	TRR(ns)@RG-1 ≥98%
1	SF104G	46±2	46±2	25±3	200±10	<0.95	1A	>260	1	<35
2	SF104G	50±2	50±2	30±3	200±10	<0.95	1A	>260	1	<35
3	SF204G	60±2	60±2	40±3	200±10	<0.95	2A	>260	2	<35
4	SF304G	70±2	70±2	49±3	200±10	<0.95	3A	>260	3	<35
5	SF304G	84±2	84±2	62±3	200±10	<0.95	3A	>260	3	<35
6	SF304G	88±2	88±2	66±3	200±10	<0.95	3A	>260	3	<35
7	SF504G	95±2	95±2	73±3	200±10	<0.95	5A	>260	5	<35
8	SF604G	110±2	110±2	86±3	200±10	<0.95	6A	>260	5	<35
9	SF106G	46±2	46±2	25±3	210±10	<1.25	1A	>450	1	<35
10	SF106G	50±2	50±2	30±3	210±10	<1.25	1A	>450	1	<35
11	SF206G	60±2	60±2	40±3	210±10	<1.25	2A	>450	2	<35
12	SF306G	70±2	70±2	49±3	210±10	<1.25	3A	>450	3	<35
13	SF306G	84±2	84±2	62±3	210±10	<1.25	3A	>450	3	<35
14	SF306G	88±2	88±2	66±3	210±10	<1.25	3A	>450	3	<35
15	SF506G	95±2	95±2	73±3	210±10	<1.25	5A	>450	5	<35
16	SF606G	110±2	110±2	86±3	210±10	<1.25	6A	>450	5	<35
17	SF108G	46±2	46±2	25±3	220±20	<1.68	1A	>650	1	<35
18	SF104G	50±2	50±2	30±3	220±20	<1.68	1A	>650	1	<35
19	SF208G	60±2	60±2	40±3	220±20	<1.68	2A	>650	2	<35
20	SF308G	70±2	70±2	49±3	220±20	<1.68	3A	>650	3	<35
21	SF308G	84±2	84±2	62±3	220±20	<1.68	3A	>650	3	<35
22	SF308G	88±2	88±2	66±3	220±20	<1.68	3A	>650	3	<35
23	SF508G	95±2	95±2	73±3	220±20	<1.68	5A	>650	5	<35
24	SF608G	110±2	110±2	86±3	220±20	<1.68	6A	>650	5	<35
